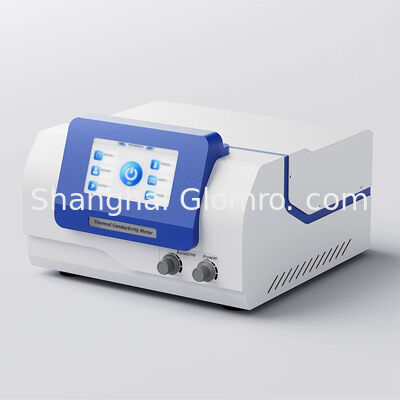

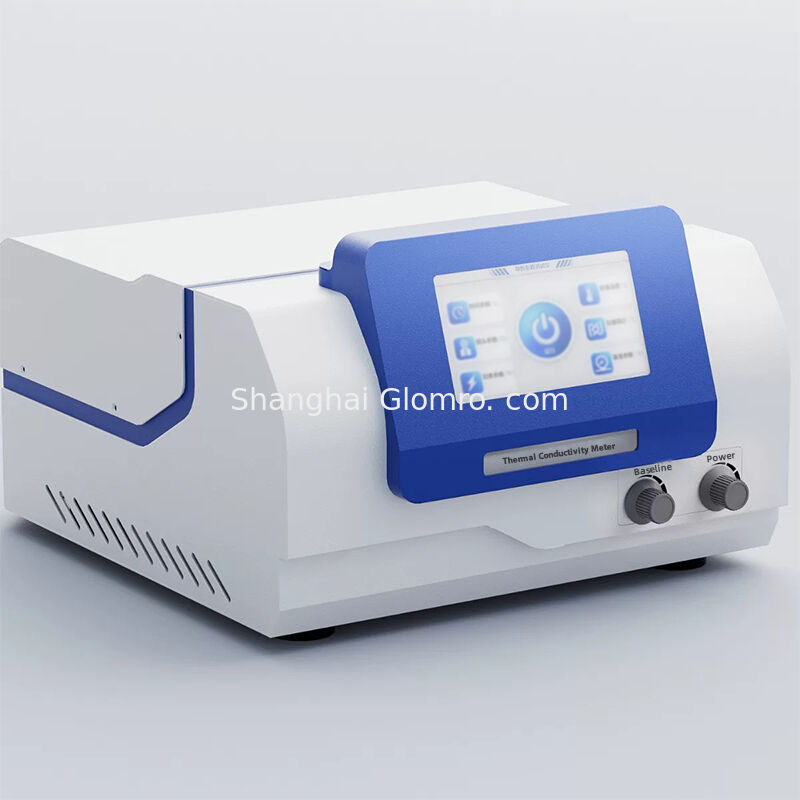

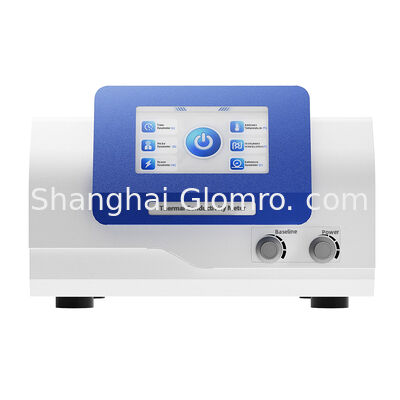

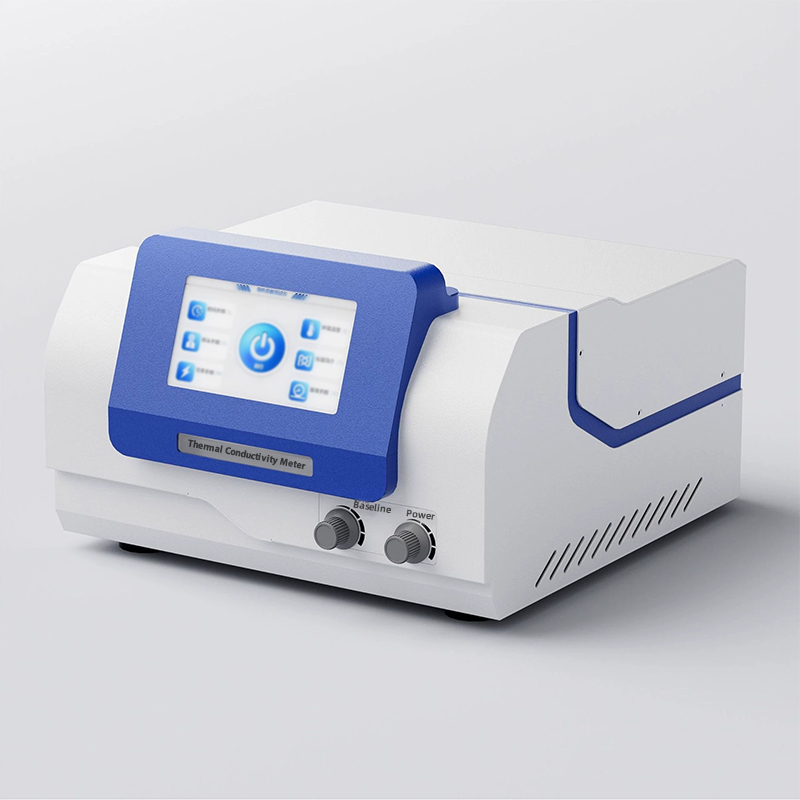

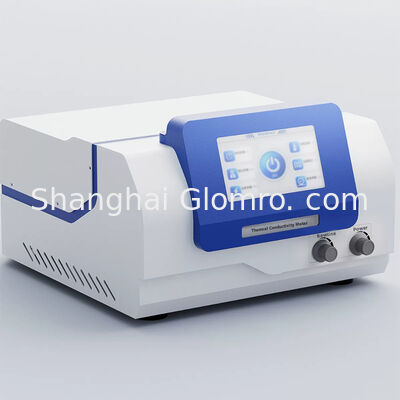

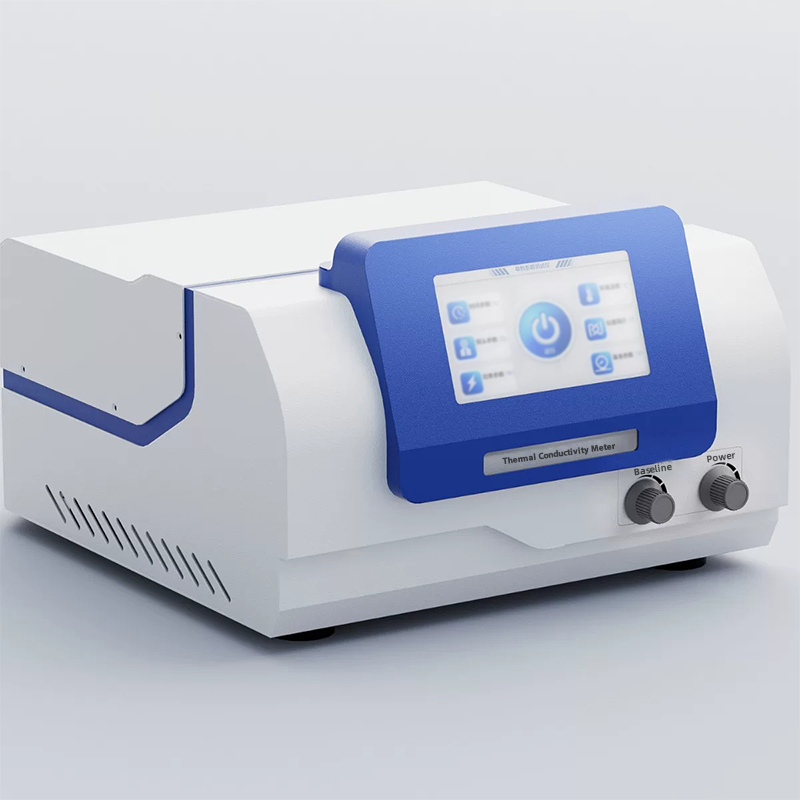

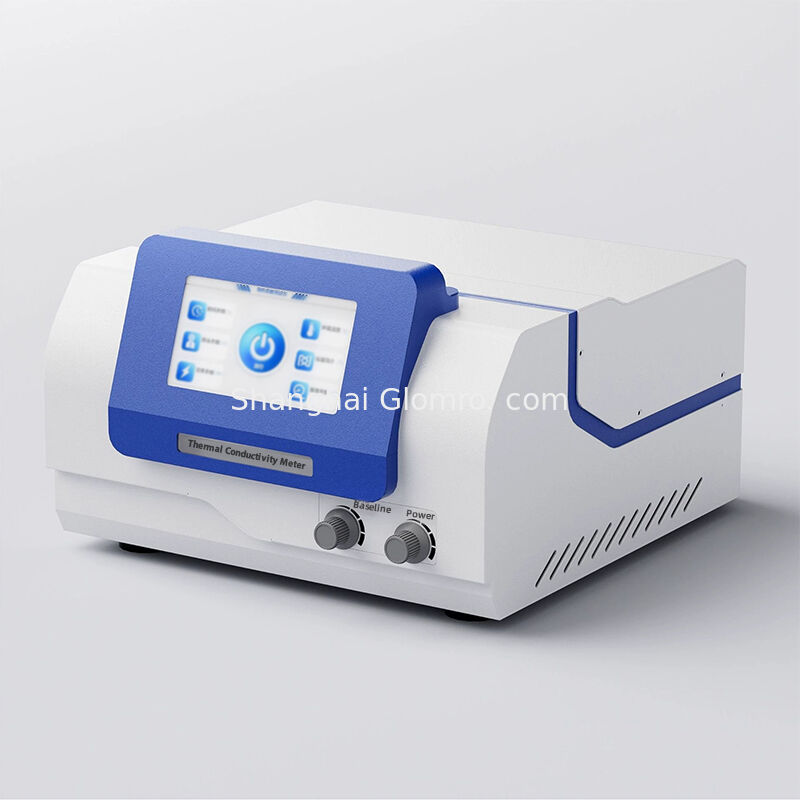

วิธีแหล่งความร้อนระนาบชั่วคราว เครื่องวัดการนําความร้อน

อาการผ่านไปPเส้นทางHกินSของเราMอีโธTแฮร์มาลCความสามารถในการนําMอีเตอร์

การนําเสนอเครื่องมือ

BXT-DR-S เป็นเครื่องทดสอบความสามารถในการนําความร้อนที่พัฒนาขึ้นโดยใช้เทคโนโลยีแหล่งความร้อนแบบเรียบระยะสั้น (TPS) ซึ่งสามารถใช้ในการทดสอบผลการนําความร้อนของวัสดุประเภทต่างๆได้วิธีการแหล่งความร้อนแบบเรียบระยะสั้น เป็นชนิดล่าสุดของ m
วิธีการศึกษาผลการดําเนินการของความร้อน ซึ่งได้นําเทคนิคการวัดไปสู่ระดับใหม่ความสามารถในการวัดความสามารถในการนําความร้อนอย่างรวดเร็วและแม่นยําเมื่อศึกษาวัสดุ, การผลิตวัสดุและการวิจัยห้องปฏิบัติการ อุปกรณ์ใช้งานง่าย วิธีการง่ายและเข้าใจง่าย และมันจะไม่ทําให้เกิดความเสียหายต่อตัวอย่างที่ทดสอบ

หลักการทํางาน

เทคโนโลยีแหล่งความร้อนแบบเรียบระยะสั้น (TPS) เป็นวิธีใหม่ในการวัดความสามารถในการนําความร้อนหลักการในการกําหนดคุณสมบัติทางความร้อนของวัสดุโดยใช้การตอบสนองอุณหภูมิระยะสั้นที่เกิดจากแหล่งความร้อนทรงแผ่นที่มีการทําความร้อนในสื่อที่ไม่มีขั้นต่ําการใช้วัสดุที่ทนความร้อน เพื่อสร้างเครื่องสํารวจแบบเรียบ ที่ใช้เป็นแหล่งความร้อนและเซ็นเซอร์อุณหภูมิตัวประสานความต้านทานความร้อนของเหล็กสแตนเลสนั้นมีความสัมพันธ์เชิงเส้นกับอุณหภูมิและความต้านทาน, ซึ่งหมายความว่าโดยการเข้าใจการเปลี่ยนแปลงของความต้านทาน, ความสูญเสียความร้อนสามารถกําหนด, โดยแสดงให้เห็นถึงความสามารถในการนําความร้อนของ s

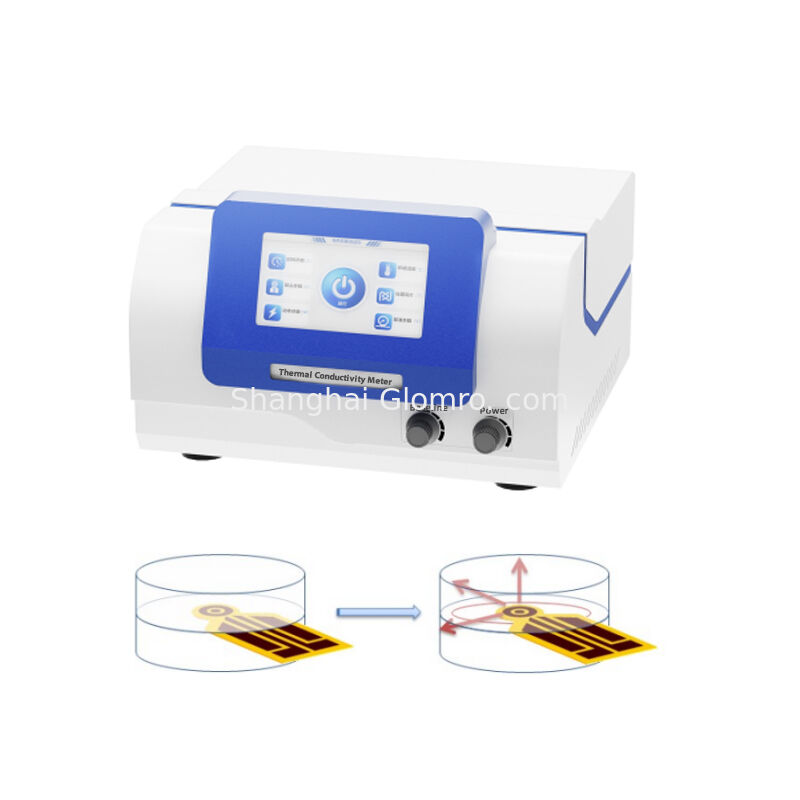

โซนด์ของวิธีนี้คือโครงสร้างกระบอกยางยางยางยาวต่อเนื่องแบบกระบอกยางยางยางยางยางยางยางที่มีชั้นป้องกันประกอบด้วยชั้นกันหนาวสองชั้นบนชั้นภายนอกและความหนาบางมาก, ซึ่งให้ความแข็งแกร่งทางกลของซอนด์และรักษาความเหมาะสมทางไฟฟ้ากับตัวอย่าง. ในระหว่างกระบวนการทดสอบ, ซอนด์ถูกวางไว้กลางตัวอย่างเพื่อทดสอบ.เมื่อกระแสผ่านผ่านโซน, การเพิ่มอุณหภูมิที่กําเนิด, และความร้อนที่กําเนิดในขณะเดียวกันกระจายไปยังตัวอย่างทั้งสองด้านของ sonda.ความเร็วของการกระจายความร้อนขึ้นอยู่กับคุณสมบัติการนําความร้อนของวัสดุโดยบันทึกอุณหภูมิและเวลาตอบสนองของซอนด์, ความสามารถในการนําไฟได้โดยตรงจากแบบจําลองคณิตศาสตร์.

วัตถุทดสอบ

โลหะ, เซรามิค, โลหะเหล็ก, แร่, โพลิเมอร์, สารประกอบ, กระดาษ, เนื้อผ้า, พลาสติกเปา (วัสดุกันความร้อนและแผ่นที่มีพื้นที่เรียบ)
ผงผงผสมเสริมกระจก CRC, ผงโพลิสไตเรนซีเมนต์, เซนติชคอนกรีต, ผงผงผสมแผ่นเหล็กเสริมกระจก, ผงผงผงผงกระดาษ, คอลโลอยด์, น้ําเหลว, สับ,ค้อนของ ธ อร์เป็นต้น มีวัตถุทดสอบที่หลากหลาย

ลักษณะหลัก

u มาตรฐานอ้างอิงสําหรับเครื่องมือเครื่องจักรทั้งเครื่อง: ISO 22007-2;

u วงกว้างของการทดสอบ ผลการทดสอบคงที่ และอยู่ในระดับชั้นนําในหมู่เครื่องมือที่คล้ายกันในจีน

u การวัดโดยตรง, ด้วยเวลาทดสอบประมาณ 5-160 วินาทีที่สามารถตั้งค่าได้, สามารถวัดความสามารถในการนําไฟได้อย่างรวดเร็วและแม่นยํา, ประหยัดเวลามาก;

u มันจะไม่ได้รับผลกระทบจากความต้านทานความร้อนที่ติดต่อ เช่นวิธีสแตตติก

u ไม่จําเป็นต้องเตรียมตัวอย่างพิเศษ และไม่มีความต้องการเฉพาะสําหรับรูปร่างของตัวอย่างบล็อคแข็งเพียงต้องการพื้นผิวตัวอย่างที่เรียบและความยาวและความกว้างที่เป็นอย่างน้อยสองเท่าของวงกลมของ sonda;

u การทําการทดสอบที่ไม่ทําลายล้างบนตัวอย่าง หมายความว่ามันสามารถนําไปใช้ใหม่ได้

u โซนด์ใช้โครงสร้างกลมคู่สําหรับการออกแบบ ร่วมกับรุ่นคณิตศาสตร์ที่กําหนดไว้ และใช้อัลการิทึมหลักในการวิเคราะห์และคํานวณข้อมูลที่รวบรวมบนโซนด์

u การออกแบบโครงสร้างของตารางตัวอย่างมีความฉลาด การใช้งานง่าย เหมาะสําหรับการวางตัวอย่างที่มีความหนาที่แตกต่างกัน และง่ายและสวยงามในเวลาเดียวกัน

u การสกัดข้อมูลบนเครื่องสํารวจใช้ชิปสกัดข้อมูลที่นําเข้า
s ที่มีความละเอียดสูง และสามารถทําให้ผลการทดสอบแม่นยําและน่าเชื่อถือมากขึ้น

u ระบบควบคุมของโฮสต์ใช้ไมโครโปรเซสเซอร์ ARM ซึ่งมีความเร็วในการประมวลผลที่เร็วกว่าไมโครโปรเซสเซอร์แบบดั้งเดิมและส่งผลให้ผลการคํานวณแม่นยํามากขึ้น;

u อุปกรณ์นี้สามารถใช้ในการกําหนดคุณสมบัติทางความร้อน เช่น ดินแข็งแบบบล็อก ดินแข็งแบบพาสต์ ดินแข็งแบบเม็ดเม็ด คอลโลอยด์ น้ําเหลว สับ ผิวเคลือบ ฟิล์ม วัสดุประกอบความหนาแน่น เป็นต้น

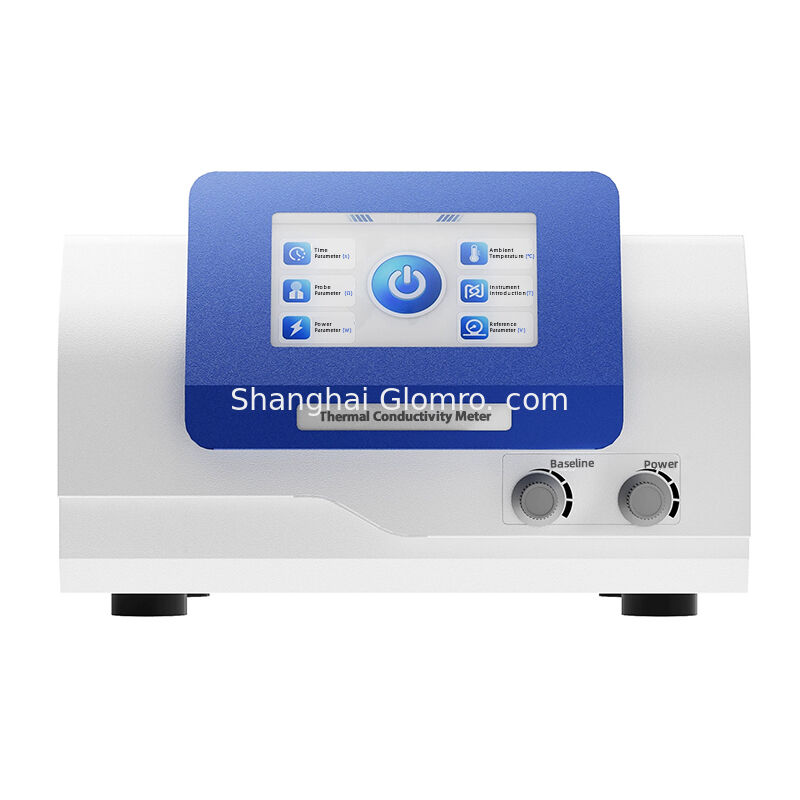

u อินเตอร์เฟซมนุษย์-เครื่องจักรที่ฉลาด, จอ LCD สี, การควบคุมจอสัมผัส, การทํางานง่ายและเรียบง่าย

u ความสามารถในการประมวลผลข้อมูลที่แข็งแกร่ง ระบบการสื่อสารข้อมูลคอมพิวเตอร์และการประมวลผลรายงานที่อัตโนมัติสูง

ปริมาตรเทคนิค

เมื่อเทียบกับวิธีอื่นๆ มันเร็วกว่า
ง่ายกว่า และมากกว่า cครบวงจร
