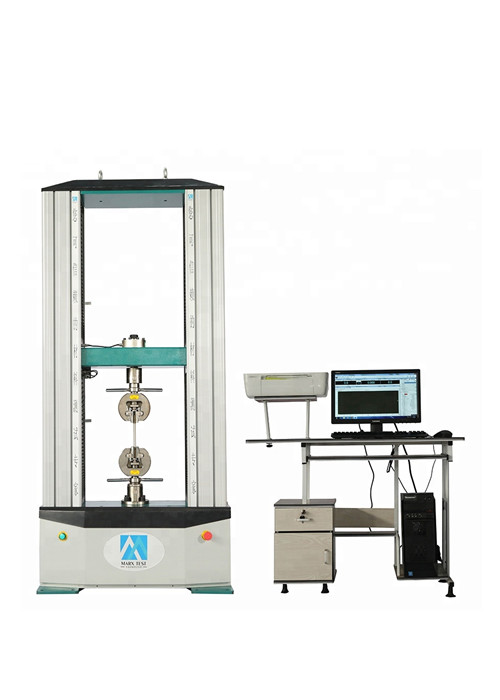

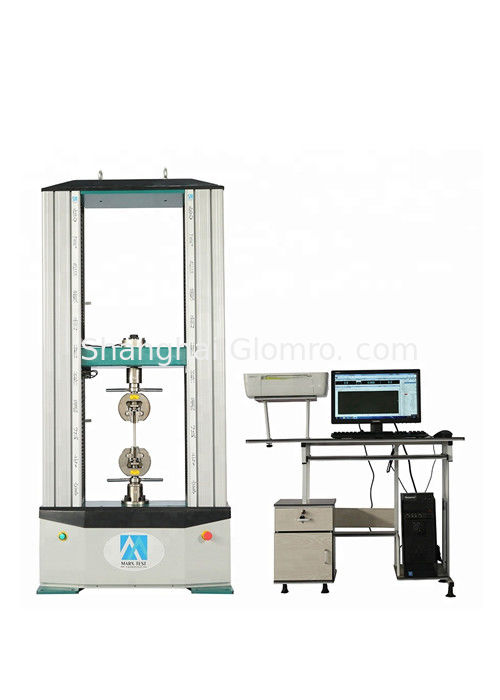

เครื่องทดสอบแรงดึงแบบอิเล็กทรอนิกส์

เครื่องทดสอบความยืดหยุ่นอิเล็กทรอนิกส์

เครื่องทดสอบอิเล็กทรอนิกส์ทั่วไปที่ควบคุมด้วยไมโครคอมพิวเตอร์

เป้าหมายหลัก:

เครื่องนี้สามารถทดสอบและวิเคราะห์คุณสมบัติทางกลของโลหะ, ไม่โลหะและวัสดุประกอบ, และถูกใช้อย่างแพร่หลายในอากาศศาสตร์, น้ํามันเคมี, การผลิตเครื่องจักร, พลาสติกและยาง,วัสดุอาคารเซรามิก, วัสดุโลหะ, วิศวกรรมก่อสร้างและอุตสาหกรรมอื่น ๆ รวมถึงมหาวิทยาลัยและวิทยาลัยสถานที่ตรวจสอบคุณภาพและหน่วยงานอื่น ๆ. มันสามารถยืด, กด, บิด, หั่นและทดสอบตามมาตรฐาน GB / ISO / ASTM / JIS / DIN. มันสามารถทดสอบความแข็งแรงของผลผลิต, ความแข็งแรงในการยืด (ความดัน, การบิด) ความแข็งแรง,ไม่เป็นวัสดุของวัสดุความแข็งแรงสัดส่วน โมดูลัสยืดหยุ่นและปารามิเตอร์อื่น ๆ

โครงสร้างเจ้าภาพ

เครื่องยึดใช้โครงสร้างพื้นยืนระยะสองส่วนที่ระยะบนถูกยืด และระยะล่างถูกกดและบิด ส่วนหลักประกอบด้วยสี่เสาราศีกลางและโต๊ะระบบควบคุมความเร็วติดตั้งอยู่ในส่วนล่างของโต๊ะทํางาน มอเตอร์ servo AC ญี่ปุ่นที่มีการควบคุมความเร็วสูงระยะทางที่กว้างและการทํางานที่มั่นคงผ่านเข็มขัดฟันร่วมระบบความช้าช้าขับเคลื่อนลูกกลมสกรูเพื่อหมุนและคู่สกรูลูกกลมขับแกนกลางที่จะขับเคลื่อนการยืดแนบ (หรือการบดและบิดแนบแนบ) เพื่อย้ายขึ้นและลงเพื่อทําความเข้าใจการบรรทุกและการปลดตัวอย่างโครงสร้างมีความแข็งแกร่งสูง ประสิทธิภาพสูง และการส่งที่มั่นคง ส่วนประกอบหลักของ mainframe ได้รับการแปรรูปในศูนย์แปรรูปเพื่อให้แน่ใจว่าความแม่นยําของ mainframe

การตั้งค่าแบบมาตรฐาน

เครื่องแนบขยายสลัก, เครื่องแนบดัน, และ เครื่องแนบบบิด

พื้นที่ทดสอบ

เครื่องนี้ใช้คอมพิวเตอร์แบรนด์เป็นแพลตฟอร์มฮาร์ดแวร์และใช้ PCI คอมพิวเตอร์ (ใช้เทคโนโลยี plug-and-play PNP) สล็อตที่จะเชื่อมต่อโดยตรงกับระบบควบคุมการสกัดเครื่องทดสอบโปรแกรมการวัดและควบคุมใช้ระบบปฏิบัติการ WINDOWS เป็นแพลตฟอร์ม อินเตอร์เฟส อ่อนโยน อินดูสิทธิภาพ ระดับเรียงลําดับและใช้งานง่าย.โปรแกรมวัดและควบคุมสามารถตอบสนองการทดสอบและทดสอบของวัสดุที่แตกต่างกัน คุณสมบัติทางกายภาพของวัสดุต่างๆ สามารถทดสอบตามมาตรฐานสากลที่เกี่ยวข้องมาตรฐานแห่งชาติหรือมาตรฐานอุตสาหกรรม, และรายงานที่เหมาะสมของผู้ใช้สามารถออกได้

การวัดแรงทดสอบ:

การวัดภาระ: 0.02% FS ความมั่นคงสูง, เครื่องตรวจจับภาระกระบอกนําเข้าความแม่นยําสูง พร้อมระบบขยายการวัดที่มีประสิทธิภาพสูง เพื่อให้แน่ใจว่าความละเอียดสูงของแรงทดสอบเซ็นเซอร์หลายตัวสามารถตั้งค่าได้ตามความต้องการของผู้ใช้, ทําให้สามารถวัดแรงทดสอบได้หลากหลาย

การวัดการปรับปรุงตัวอย่าง: ใช้ระบบการรับ MCU การแปลง A/D 24 บิต และการปรับปรุงตัวอย่างจะวัดโดยการประมวลผลข้อมูลคอมพิวเตอร์

การวัดการขยับ: เครื่องปรับแสงไฟฟ้านําเข้าความแม่นยําสูง 2000P/R และสกรูโคอาเซียลหมุนโคอาเซียลและการย้ายที่สัมพันธ์ของ chucks ทางด้านบนและด้านล่างจะวัดโดยการออกแบบการคูณวงจรดิจิตอล.

ระบบควบคุมแรงทดสอบ

เครื่องควบคุม servo AC ที่นําเข้าทั้งหมดเป็นดิจิตอล ใช้ในการควบคุมมอเตอร์ servo AC ที่มีประสิทธิภาพสูงในการขับเคลื่อนเข็มขัดฟันร่วมที่ขับเคลื่อนสองคู่ของการขับเคลื่อนสกรูความแม่นยําด้วยความแม่นยําสูงและไม่มีช่องว่างมันมีการบรรทุกที่มั่นคง, ความเร็วต่ําการทํางาน, ไม่มีช่องว่าง, ประสิทธิภาพการส่งสูงและเสียงต่ํา.

ข้อดีของการถ่ายส่งที่เรียบร้อย

การใช้งานที่สะดวก

ปุ่มเฉพาะ 6 ปุ่มบนตัวควบคุมภายนอกคือ เร็วขึ้น, เร็วลง, เร็วลง, เร็วลง, เริ่มต้น และเคลียร์

อุปกรณ์ป้องกัน

ตามตําแหน่งการทดสอบที่แตกต่างกัน สามารถปรับตําแหน่งของสวิทช์ขีดจํากัดได้ เพื่อป้องกันการชนของคลับได้อย่างมีประสิทธิภาพ

มันมีฟังก์ชันป้องกัน เช่น การอุดหนุน, การอุดหนุนและการรั่วไหล
