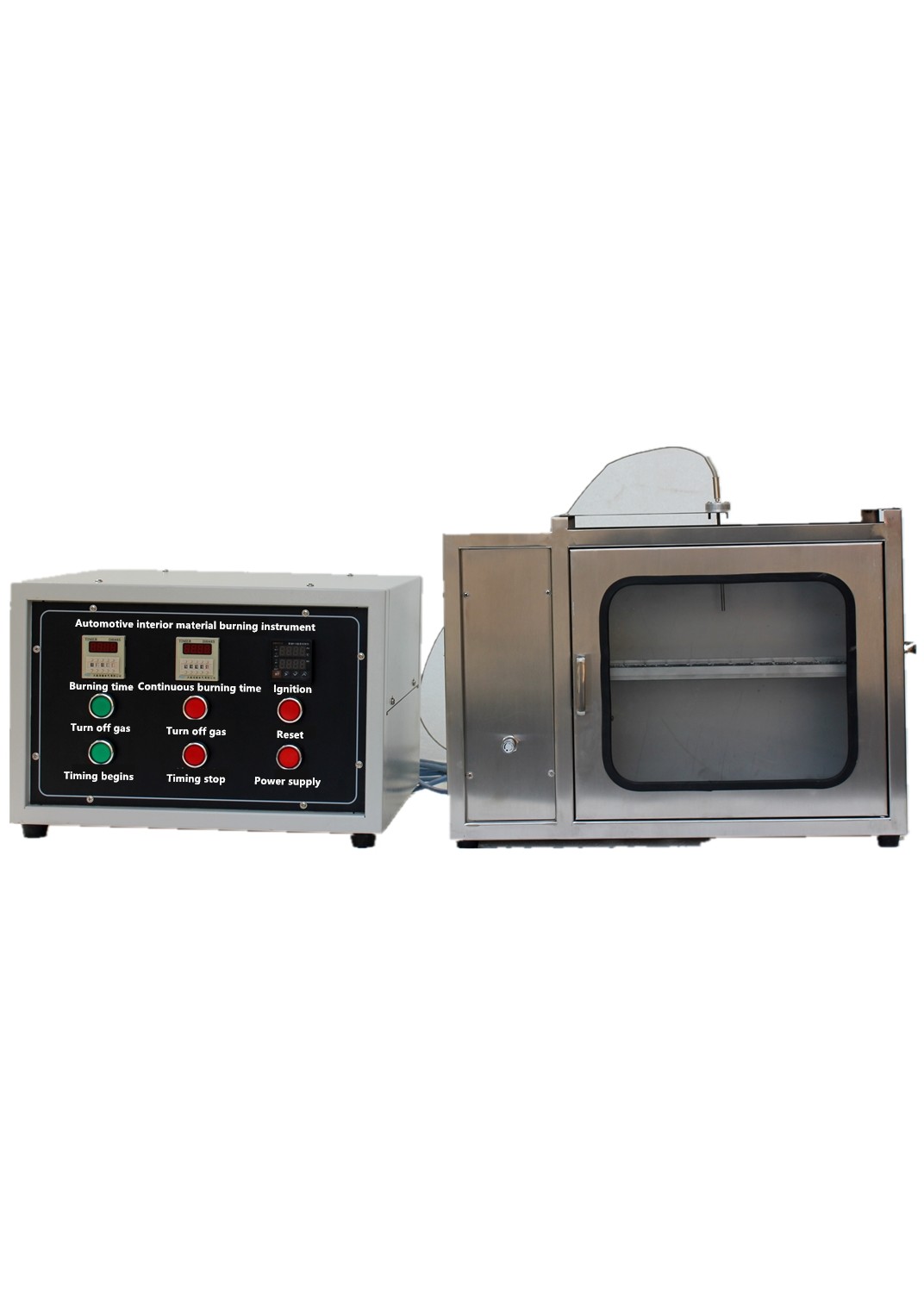

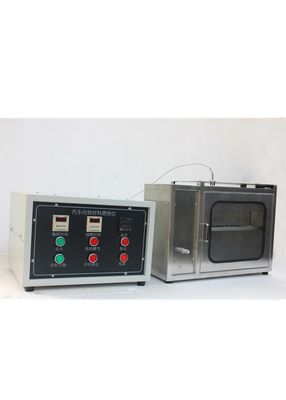

อุปกรณ์ทดสอบการเผาไหม้วัสดุภายในรถยนต์พร้อมระบบจับเวลา

เครื่องทดสอบการเผาไหม้วัสดุภายในรถยนต์

ประการแรกขอบเขตการใช้งาน
เครื่องทดสอบการเผาไหม้ของวัสดุภายในรถยนต์แบบแยกส่วนที่ประหยัดนั้นส่วนใหญ่ใช้สำหรับการประเมินเชิงคุณภาพของความสามารถในการติดไฟของวัสดุภายในรถยนต์ เหมาะสำหรับแผนกวิจัย การผลิต และตรวจสอบคุณภาพของผู้ผลิตวัสดุตกแต่งภายในยานยนต์ประเภทต่างๆ และส่วนประกอบวัสดุ นอกจากนี้ยังเหมาะสำหรับวัสดุฉนวน พลาสติกวิศวกรรม หรืออุตสาหกรรมวัสดุแข็งอื่นๆ ที่ติดไฟได้
วัสดุภายในรถยนต์ที่เผาไหม้อุปกรณ์ทดสอบสารหน่วงไฟมาตรฐาน GB8410-2006 4.2.9 ข้อกำหนดข้อกำหนด 4.2.9 วัสดุตกแต่งภายในรถยนต์กล่องเผาไหม้ของเครื่องทดสอบการเผาไหม้ควรวางไว้ในตู้ดูดควันปริมาตรภายในของตู้ดูดควันคือ 20 เท่า -110 เท่าของปริมาตรห้องเผาไหม้ และการระบายอากาศ ขนาดของตู้ต้องไม่เกิน 2.5 เท่าของขนาดอื่น ๆ ในสองขนาด เครื่องทดสอบการเผาไหม้วัสดุภายในรถยนต์แบบแยกส่วนจะแยกส่วนควบคุมอุปกรณ์ออกจากกล่องเผาไหม้ เมื่อผู้ใช้จำเป็นต้องปฏิบัติตามมาตรฐาน GB8410-2006 อย่างเต็มรูปแบบ ก็สามารถติดตั้งตู้ดูดควันได้ตามความต้องการของตนเอง

ประการที่สอง สภาพการทำงานของเครื่องมือและตัวชี้วัดทางเทคนิคหลัก
2.1 อุณหภูมิแวดล้อม: -5 ° C - 30 ° C
2.2 ความชื้นสัมพัทธ์: ≤ 85%
2.3 แรงดันไฟฟ้า: 220V+ 10%, 50HZ, กำลังไฟ: 100W.
2.4 แหล่งก๊าซ: ก๊าซปิโตรเลียมเหลว
2.5 ขนาดส่วนควบคุม: 590 มม. * 210 มม. * 460 มม. ความยาวส่วนการเผาไหม้ 383 กว้าง 205 สูง 355 (ในกล่อง)
2.6 ความแม่นยำของนาฬิกาจับเวลา 2.6 ไม่น้อยกว่า 0.5 วินาที
2.7 ตะเกียงแผดเผา (เช่น ตะเกียง) พ่นเปลวไฟบนตัวอย่างเป็นเวลา 15 วินาที
2.8 เครื่องเขียนแผดเผามีเส้นผ่านศูนย์กลางภายใน 9.5 มม. + 0.1 มม. และความยาวประมาณ 100 มม.
2.9 ความเอียงในการทดสอบ: เครื่องเขียนแผดเผา 90° ตั้งฉากกับการเผาไหม้ตัวอย่างในแนวนอน
2.10 ความสูงของเปลวไฟ: ปรับได้ 20 มม. ± 2 มม. ถึง 100 มม. ± 2 มม. (ปกติจะปรับเป็น 38 มม.)
2.11 เวลาเปลวไฟ: 0-999.9s ± 0.1s ปรับได้ (ปกติ 15s)
2.12 เวลาในการเผาไหม้ต่อเนื่อง: 0-999.9 วินาที ± 0.1 วินาที สังเกตเปลวไฟเพื่อไปถึงเส้นทำเครื่องหมายแรก เริ่มต้นด้วยตนเอง ระงับด้วยตนเอง
2.13 ก๊าซเผาไหม้: ก๊าซปิโตรเลียมเหลวหรือก๊าซ
2.14 ช่วงอุณหภูมิ: 0 ~ 200 ° C (แสดงอุณหภูมิภายในของสตูดิโอภายใต้เงื่อนไขการทดสอบ)

ประการที่สาม องค์ประกอบของอุปกรณ์
ระบบควบคุมการจุดระเบิดอัตโนมัติ
2. กระบวนการทดสอบ: การควบคุมขั้นตอนการทดสอบอัตโนมัติ
3. ระบบไอดีและไอเสียอัตโนมัติ (เปิดแก๊สอัตโนมัติ, ปิดอัตโนมัติ)
4. ระบบจับเวลา: ตัวจับเวลาการเผาไหม้, ตัวจับเวลาหลังเปลวไฟ
5. ขายึดรูปตัว U: ขายึดด้านบนมีรู 6 ขา ขายึดด้านล่างตรงกับ 6 ขา และสายรองรับโลหะทนความร้อนที่มีเส้นผ่านศูนย์กลางลวด 0.25 มม. และมีระยะห่าง 25 มม.
6. ระยะห่างระหว่างเครื่องหมายที่สามของวงเล็บทดสอบและเครื่องหมายที่สองคือ 154 มม.
7. ร่องลวดทนความร้อน 0.5mmX0.5mm ระยะพิทช์ 25mm
8. ความยาวสายไฟมากกว่า 110 มม. มีหอยเชลล์ออปติคอล 7 ~ 8 ตัวต่อ 25 มม.
9. จอแสดงผลดิจิตอลอุณหภูมิ ช่วงการวัด 0-200 °C
10. ความแม่นยำของระดับเปลวไฟ: 0.1 มม

ประการที่สี่รายการบรรจุภัณฑ์
ผู้ควบคุม 1
กล่องเผาไหม้1
ผู้ถือตัวอย่างประเภท U 1 จ่าย
ท่อจ่ายแก๊ส 1
สายไฟ 1
ไม้บรรทัดเปลวไฟ 1
คู่มือการใช้งาน 1 สำเนา
ใบรับรอง 1 ใบ

ประการที่ห้า มาตรฐานการออกแบบ
GB8410-2006
โครงการทดสอบความปลอดภัยประสิทธิภาพการเผาไหม้จำลองที่กำหนดโดย FMVSS 571.302
DIN 7520 "ลักษณะการเผาไหม้ของวัสดุตกแต่งภายในรถยนต์"
TL1010 ลักษณะการเผาไหม้ของวัสดุภายในรถยนต์
การปฏิบัติตามมาตรฐาน: GM6090M, DIN75200, GM9070P, FMVSS 302, JIS D 1201, JASO M403, ISO 3795, ASTM D5132, QB/T 2729-2005
